膜片聯軸器在近幾十年發展中，出現了很多的樣式和型式。膜片有各種各樣的樣式，各種樣式的受力不同，補償能力哪個能好，對于膜片聯軸器選擇哪種樣式或型式的更好些，這是一個比較復雜的問題，應充分了解的工作原理和受力情況。膜片聯軸器在力學性能，幾何尺寸已定的情況下，應嚴格限制聯軸器在產品所規定的角向位移量?jī)?nèi)工作。為了獲得更好的補償性能,常采用中間軸,其兩端各有一組膜片組組成雙膜片式聯軸器,分別與主從動軸聯接。
連續四邊形膜片聯軸器的補償能力更佳，且結構簡單裝拆維護方便，規格系列齊全，所以在石油化工行業內用量較大，但是膜片聯軸器在有角向移位的情況下長期運轉，可引起膜片的疲勞。連續四邊形的膜片聯軸器是4只螺栓將膜片分別與兩個半聯軸器交錯聯接而成，其中膜片是四角帶有螺栓孔，中心由圓形通孔的金屬薄片疊合而成，構成了聯軸器的彈性元件。聯軸器在無角向位移的條件下工作時，膜片組與兩半聯軸器平面保持平行。

連續四邊形膜片聯軸器的薄弱環節是膜片，膜片組靠外層膜片的孔緣疲勞斷裂是聯軸器失效形式之一，防止失效的辦法是限制膜片上的脈動循環彎曲應力，其中膜片組由一定數量的高強度不銹鋼涂層膜片疊合而成,并通過螺栓交替固定于主動端與從動端。其工作原理為轉矩從左半聯軸器輸入,經主動高強度螺栓傳輸至膜片組,膜片組再通過從動高強度螺栓將轉矩傳至中間軸,同樣轉矩通過另一端的膜片組、高強度螺栓及右半聯軸器輸出膜片聯軸器能通過膜片的撓性來吸收或緩解軸線間的三向偏移,改善船舶推進軸系的工作條件。

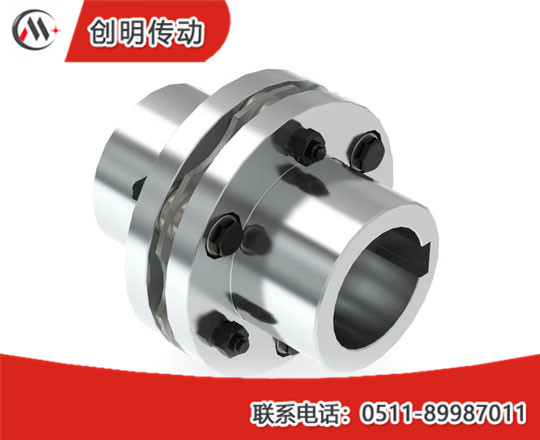

膜片聯軸器具有傳遞扭矩大、結構簡單、拆裝方便、工作可靠、不需潤滑等優點。膜片聯軸器在有角向位移工作時，由于聯接交錯的緣故，膜片組將產生對折波狀變形，軸向位移量大，為了使膜片聯軸器在預期壽命內安全工作，應使膜片上的大彎曲應力在許用應力之內，使其具有足夠的疲勞強度，這是膜片聯軸器的計算準則之一，在假定膜片產生偏斜過程中是由于簡單加載所致。膜片聯軸器是一種全金屬干式撓性聯軸器,主要由左右半聯軸器、膜片組和連接螺栓等零部件組成。
